測試


必選測試項目

序號

檢測項目

檢測通過標準

1

傳輸速率

要求達到25.78 Gb/s

2

稱中心波

達到技術規范書1.3.1要求

3

中心波長偏移

達到技術規范書1.3.1要求

4

接收波長范圍

模型1,2,5~10:1260~1620nm;

模型3:1260~1340,模型4:1260~1320

5

發送光功率

達到技術規范書1.3.1要求

6

接收靈敏度

達到技術規范書1.3.1要求

7

消光比

10km模塊消光比>3.5dB,40km模塊消光比>5dB

8

-20dB光譜寬度

<1nm

9

邊模抑制比

>35dB

10

可靠性測試

測試環境:85/85%RH;測試周期:500小時;

測試完成后,測試光模塊的平均發送光功率、接收靈敏度指標實驗前后的變化量必須滿足小于等于1dBm;消光比指標實驗前后的變化量必須滿足小于等于1dB;中心波長指標實驗前后的變化量必須滿足小于等于0.5nm;-20dB光譜寬度指標實驗前后的變化量必須滿足小于等于0.5nm

11

通用性測試

具體測試內容和通過標準見下文

通用性測試——機械尺寸

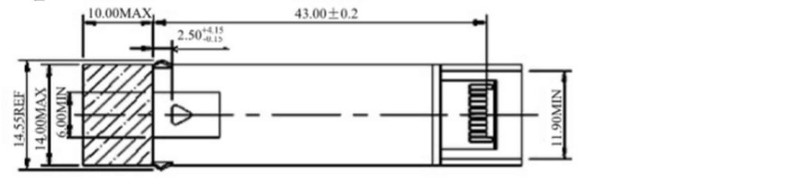

       送檢產品的機械尺寸必須符合MSA標準,檢測機構應按下圖格式給出各部位尺寸測量值



通用性測試——電氣接口兼容性

       送檢產品高速電接口要求應符合25GAUI C2M CEI-28G-VSR規范要求,檢測機構應按下表格式給出送檢產品各項參數的檢測值



可選測試項目

1、高低溫循環
1)參考標準:GR-468-CORE;2)測試環境:-40~+85℃,溫度變化率≥10/min,高低溫保持時間≥10min;3)測試周期:大于500次;
4)測試完成后,測試光模塊的平均發送光功率、接收靈敏度指標實驗前后的變化量必須滿足小于等于1dBm;消光比指標實驗前后的變化量必須滿足小于等于1dB;中心波長指標實驗前后的變化量必須滿足小于等于0.5nm;
   5
)測試完成后,測試光模塊的-20dB光譜寬度指標實驗前后的變化量必須滿足小于等于 0.5nmnm

2、高溫存儲:


1)參考標準:GR-468-CORE;
2)測試環境:+85℃;
3)測試周期:≥2000小時;
4)測試完成后,測試光模塊的平均發送光功率、接收靈敏度指標實驗前后的變化量必須滿足小于等于1dBm;消光比指標實驗前后的變化量必須滿足小于等于1dB;中心波長指標實驗前后的變化量必須滿足小于等于0.5nm;
5)測試完成后,測試光模塊的-20dB光譜寬度指標實驗前后的變化量必須滿足小于等于 1nm

3、變頻振動:
1)參考標準:MIL-STD-883J;2)測試環境:峰值加速度20g,頻率20~2000~20HZ;
3)測試周期:振動頻率循環周期大于4min,在X、Y、Z三個方向各進行循環4次;
4)測試完成后,測試光模塊的平均發送光功率、接收靈敏度指標實驗前后的變化量必須滿足小于等于1dBm;消光比指標實驗前后的變化量必須滿足小于等于1dB;中心波長指標實驗前后的變化量必須滿足小于等于0.5nm;
5)測試完成后,測試光模塊的-20dB光譜寬度指標實驗前后的變化量必須滿足小于等于 1nm

4、機械沖擊:
1)參考標準:MIL-STD-883J;
2)測試環境:光模塊質量≤0.225kg,沖擊脈沖峰值300g;
3)測試周期:脈沖持續時間3.0ms,X1,X2,Y1,Y2,Z1Z26軸向沖擊各次數5次;
4)測試完成后,測試光模塊的平均發送光功率、接收靈敏度指標實驗前后的變化量必須滿足小于等于1dBm;消光比指標實驗前后的變化量必須滿足小于等于1dB;中心波長指標實驗前后的變化量必須滿足小于等于0.5nm;
5)測試完成后,測試光模塊的-20dB光譜寬度指標實驗前后的變化量必須滿足小于等于 0.5nm

5、ESD
1)參考標準:IEC 61000-4-2;
2)測試條件:等級4;空氣放電: ±15KV,10次放電;接觸放電:±8kV,10次放電;
3)測試完成后,測試光模塊的平均發送光功率、接收靈敏度指標實驗前后的變化量必須滿足小于等于1dBm;消光比指標實驗前后的變化量必須滿足小于等于1dB;中心波長指標實驗前后的變化量必須滿足小于等于0.5nm;
4)測試完成后,測試光模塊的-20dB光譜寬度指標實驗前后的變化量必須滿足小于等于 0.5nm
